Автоматизированная машина ТКТ УНМ-1000-100 для намотки ТПКМ предназначена предназначен для изготовления трубок методом намотки из препрега на основе углеволокна и термопластичных связующих с их лазерным нагревом.

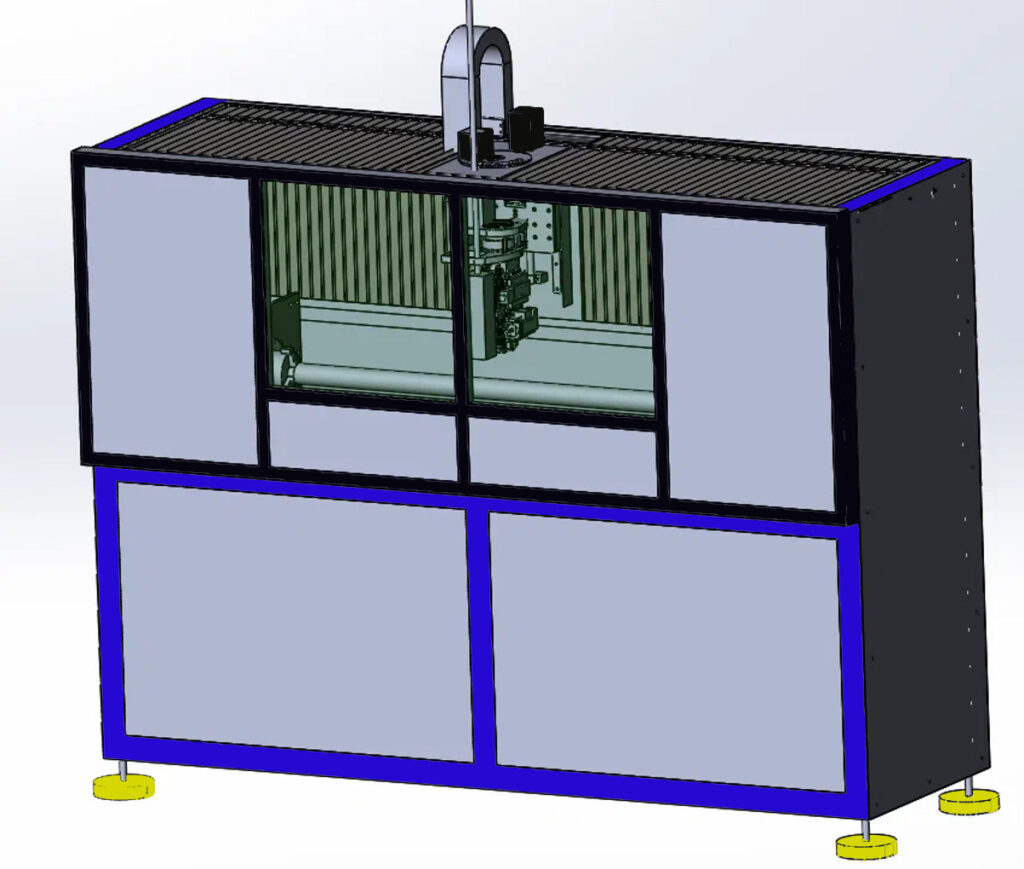

Автоматизированная машина для намотки ТПКМ имеет портальную конструкцию, с лазером лазерной оптической головкой и прижимающим роликом, держатель для одной стандартной катушки тоупрега с внутренним диаметром 76,2 мм и системой поддержания постоянного натяжения тоупрега.
Машина имеет не менее 5-ти управляемых сервоприводов осей перемещения или вращения. По оси Х (продольное перемещение) ход 1050 мм, по оси Y (поперечное перемещение) ход не 85 мм. Ось Z – подача ленты, скорость 15 м\мин. Ось А – вращение оснастки, скорость не 300 об\мин. Ось В — угол поворота головы с лазером от -75 до +75 градусов.
Основные характеристики модели ТКТ УНМ-1000-100:
Длина намотки, не менее | мм | 1000 |
Диаметр намотки | мм | 15-100 |
Скорость намотки (подачи ленты), задаваемая | м/мин | 1-15 |
Скорость перемещений, задаваемая | м/мин | 1-30 |
Максимальная скорость вращения оснастки, не менее | об/мин | 300 |
Мощность лазера, не менее | кВт | 1,5 |
Температура плавления полимера, используемого в тоупреге, максимальная | °C | 400 |
Масса нетто, не более | кг | 300 |
Длина х ширина х высота, не более | мм | 2100х1500х2000 |
